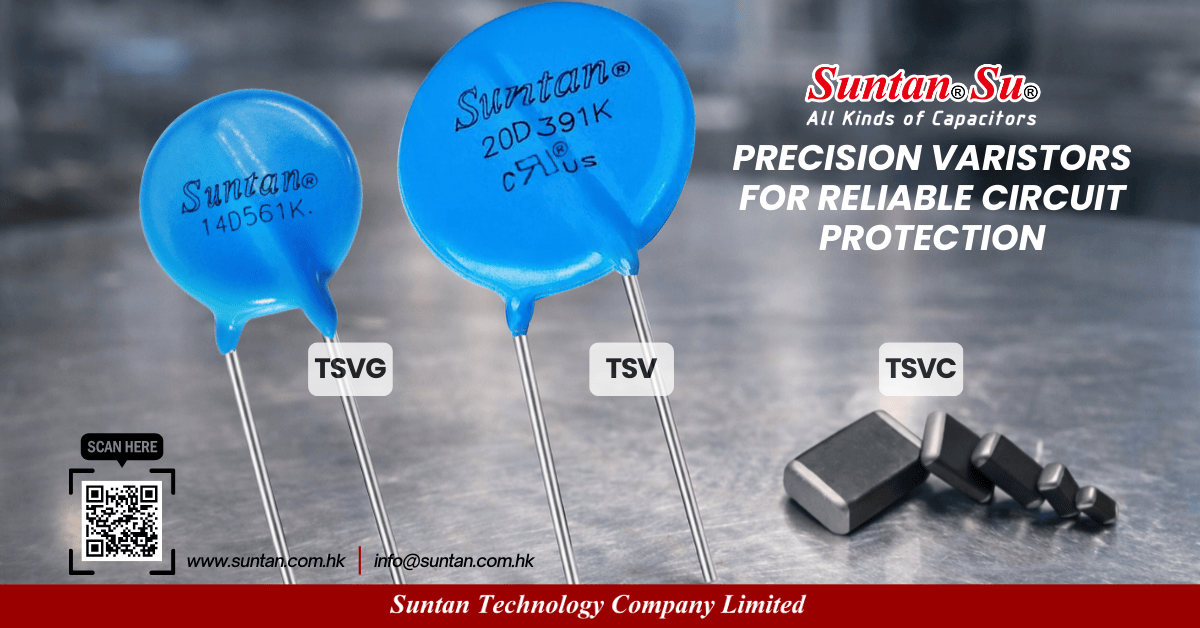

Linha de Varistores Suntan TSV TSVG TSVC para Eletrônica de Potência EmergenteFigura 1: Linha abrangente de varistores Suntan®, cobrindo MOVs padrão TSV, série de alta temperatura TSVG e varistores de chip multicamada SMD TSVC.

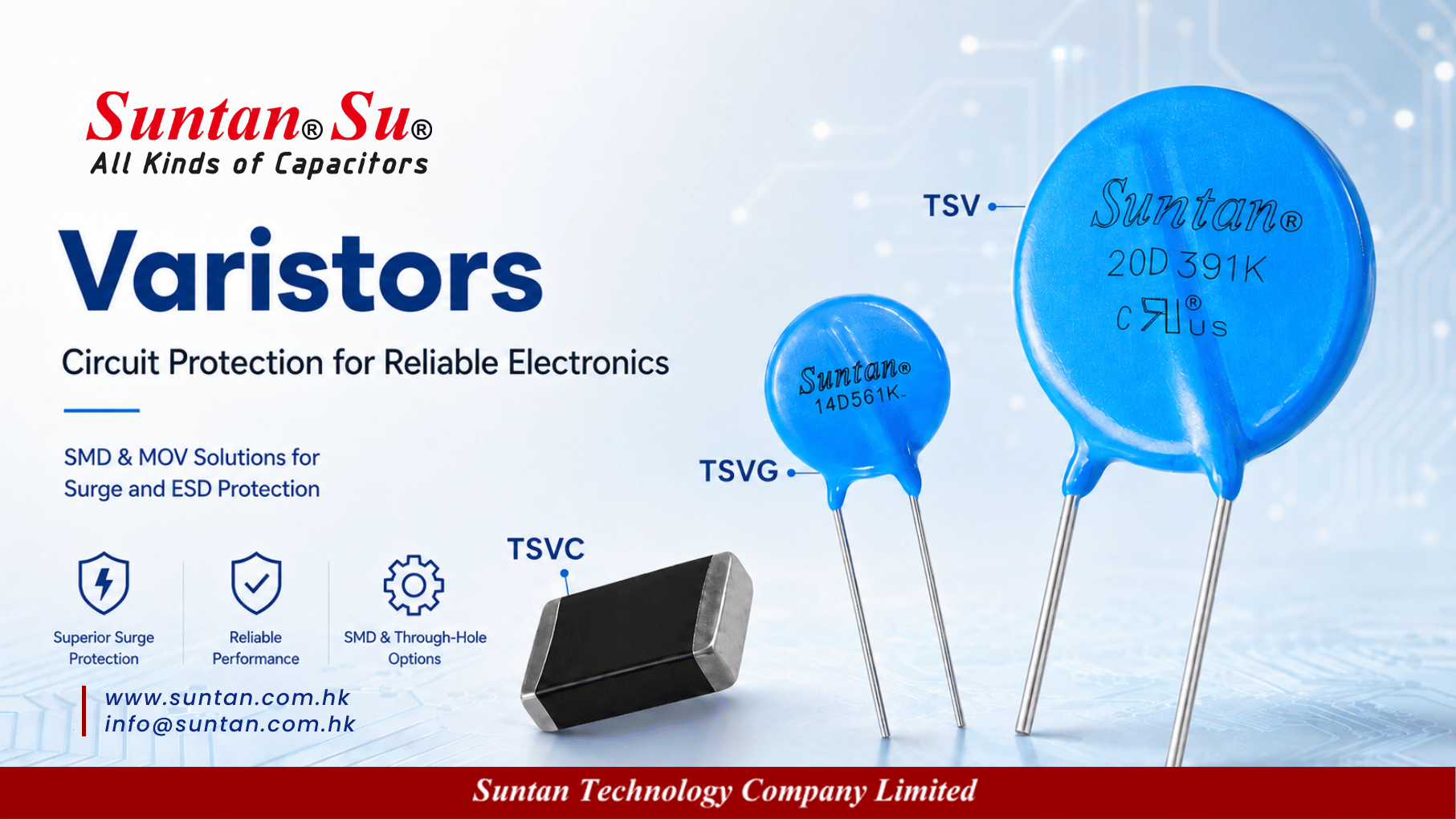

Seleção de Varistores para Eletrônica de Potência Emergente: Protegendo Data Centers de IA, Carregamento de VE, ESS e Robótica

A rápida transformação em instalações computacionais de alta potência, mobilidade elétrica, armazenamento de energia renovável e automação industrial introduziu desafios sem precedentes relacionados a transientes de tensão. Em arquiteturas como unidades de distribuição de energia (PDUs) de data centers de IA de alta densidade, carregadores rápidos DC para veículos elétricos (VE), sistemas de armazenamento de energia fotovoltaica (ESS) e robótica colaborativa, os circuitos enfrentam sobretensões severas de raios, transientes contínuos de chaveamento e picos indutivos.

A Suntan Technology Company Limited® fornece um portfólio versátil de proteção de circuitos projetado para mitigar esses riscos. Ao combinar varistores de óxido metálico de zinco padrão (Série TSV), varistores aprimorados para alta temperatura e alta sobretensão (Série TSVG) e varistores de chip multicamada com resposta em sub-nanossegundos (Série TSVC), a Suntan oferece supressão escalonável de sobretensão e descarga eletrostática (ESD) sob medida para projetos eletrônicos modernos.

Proteção Contra Sobretensão em Setores Crescentes de Eletrônica de Potência

Engenheiros de hardware e equipes de compras enfrentam normas de segurança rigorosas (UL 1449, VDE, IEC 61000-4-5) em mercados críticos em expansão:

  • Data Centers de IA e Fontes de Alimentação de Servidores: VRMs multifásicos de comutação ultrarrápida e arquiteturas de barramento de 48V exigem MOVs de alta energia no lado primário AC para evitar paradas operacionais decorrentes de transientes da rede elétrica, complementados por varistores SMD de baixa capacitância em linhas de telemetria de alta velocidade.
  • Infraestrutura de Carregamento Rápido de VE: Eletropostos externos operam sob condições ambientais severas com exposição a surtos induzidos por descargas atmosféricas e transientes de relés de alta corrente durante o ciclo de conexão veicular.
  • Inversores Solares e ESS: A conversão bidirecional DC/AC e a comutação de racks de baterias geram força contraeletromotriz indutiva contínua, exigindo varistores com resistência térmica superior para evitar fuga térmica catastrófica.
  • Robótica e Controle de Movimento: Eletrônicos de servomotores e circuitos de frenagem dinâmica requerem supressão compacta e resistente a vibrações nos terminais de alimentação e nós de comunicação de barramento industrial.

Comparativo das Séries de Varistores Suntan® & Matriz Técnica

A tabela abaixo compara os principais parâmetros elétricos e cenários de aplicação das plataformas de varistores da Suntan:

Plataforma da Série Formato & Construção Principais Especificações Operacionais Foco de Aplicação Principal Documentação Técnica
Série TSV Disco com Terminais Radiais MOV (5D, 7D, 10D, 14D, 20D) Tensão de Varistor: 18V – 1800V; Pico de Surto 8/20 μs: até 6.500A (20D); Temp: -40°C a +85°C Filtragem de entrada de rede AC, fontes chaveadas SMPS, eletrodomésticos, proteção geral contra surtos Baixar PDF TSV
Série TSVG Disco MOV para Alta Temp. & Alto Surto (5D a 20D) Temp. de Operação: -40°C a +105°C; Maior resistência à corrente de surto e classificações térmicas Joule elevadas Módulos de potência de data centers de IA, carregadores externos de VE, caixas de junção solar, robótica industrial Baixar PDF TSVG
Série TSVC Varistor Multicamada SMD em Chip (0402, 0603, 0805, 1206, 1210) Tensão de Operação: 3.3V – 68V; Tempo de Resposta: <0.5ns; Baixíssima capacitância (<4pF para USB 2.0); ESD bidirecional Portas de dados de alta velocidade (USB/Ethernet/CAN), E/S de microcontroladores, sensores, medidores inteligentes Baixar PDF TSVC

Guia de Dimensionamento do Diâmetro do Disco MOV (7D, 10D, 14D, 20D)

O diâmetro físico do disco de um MOV determina diretamente sua capacidade de corrente de pulso de pico (forma de onda 8/20 μs) e absorção total de energia (expressa em Joules para pulso de 2ms). Escolher o tamanho correto garante proteção confiável enquanto otimiza a área da placa:

Diâmetro do Disco Pico de Corrente de Surto (8/20 μs, 1 Vez) Absorção Típica de Energia (2ms) Cenário Recomendado de Aplicação
7D (7mm) 1.200A – 1.750A Aprox. 9J – 30J Fontes de alimentação auxiliares compactas, drivers de LED, medidores inteligentes, dispositivos IoT
10D (10mm) 2.500A – 3.500A Aprox. 25J – 70J Adaptadores de energia padrão de mesa, linha branca, eletrodomésticos residenciais
14D (14mm) 4.500A – 6.000A Aprox. 50J – 150J Fontes chaveadas industriais, retificadores de telecomunicações, microinversores solares (ex.: 14D471K)
20D (20mm) 6.500A – 10.000A Aprox. 130J – 360J Drivers de motores industriais pesados, estações de recarga de VE, painéis de entrada prediais (ex.: 20D391K)

Vídeo de Demonstração Técnica: Visão Geral dos Varistores MOV e SMD

Para avaliar estruturas de encapsulamento, dobras de terminais e especificações de fita e carretel SMD para linhas de fabricação automatizada, assista ao nosso vídeo de produto abaixo:

Perguntas Frequentes — FAQ de Engenharia e Seleção de Varistores

Qual tamanho de MOV devo usar?

O diâmetro do disco do MOV (7D, 10D, 14D, 20D) rege o suporte à corrente máxima de pico (8/20 μs) e a absorção de energia (Joules). Para adaptadores compactos e circuitos auxiliares reduzidos, 7D ou 10D é o padrão. Para equipamentos elétricos industriais, carregadores externos de veículos elétricos e data centers de IA, os modelos 14D e 20D são altamente recomendados para suportar sobretensões severas sem degradação precoce.

Consultar Tabelas de Corrente de Surto TSV no Datasheet →
Como escolher a tensão do varistor?

Siga um procedimento de seleção em três etapas: 1) Identifique a tensão de operação contínua (VRMS para AC ou VDC para DC) e adicione uma margem de segurança de 15% a 25% para evitar condução prematura durante flutuações normais da rede; 2) Escolha a Tensão Nominal de Varistor (V1mA) correspondente a esse limite; 3) Verifique se a Tensão de Grampeamento máxima (VC) na corrente de pico esperada permanece abaixo da tensão de ruptura máxima suportada pelos componentes subsequentes.

Um MOV maior é sempre melhor?

Um disco MOV maior (ex.: 20D vs. 10D) fornece maior capacidade de corrente de pico, menor estresse térmico e vida útil operacional mais longa sob condições de surtos repetitivos. No entanto, os pontos de compensação incluem custo mais elevado, maior ocupação de espaço na PCB, maior altura e aumento da capacitância parasita. Os projetistas de hardware devem equilibrar a robustez necessária contra as restrições físicas de layout.

Qual é a diferença entre um MOV e um varistor SMD?

MOVs em disco com terminais radiais (Suntan TSV e TSVG) são projetados principalmente para linhas de alimentação primárias AC e DC para absorver transientes de alta energia e alta corrente (na faixa de quiloamperes). Por outro lado, varistores de chip multicamada SMD (Suntan TSVC) protegem circuitos secundários de baixa tensão e interfaces de dados velozes (USB, Ethernet, CAN) contra descargas eletrostáticas rápidas (ESD) e transientes de baixa energia com tempos de resposta sub-nanossegundos.

Conheça as Especificações dos Varistores Multicamada SMD TSVC →
Qual varistor é usado para rede elétrica de 230V AC?

Para redes elétricas comerciais de 230V AC, as variações de tensão podem atingir 265V AC ou mais. Portanto, a tensão contínua máxima AC do varistor (VRMS) deve ser de pelo menos 275V a 300V. As escolhas mais frequentes da indústria incluem modelos de tensão nominal de varistor de 430V ou 470V (como 14D431K ou 14D471K), dependendo das exigências de testes de surto locais.

O que significa o código 14D471K?

Esta nomenclatura padrão de código descreve: • 14D: Diâmetro do disco de 14mm; • 471: Tensão nominal de varistor de 47 × 101 = 470V (medida a 1mA DC); • K: Tolerância de tensão de ±10%.

O que significa o código 20D391K?

Este código identifica um varistor para surtos industriais pesados: • 20D: Diâmetro do disco de 20mm com capacidade de suportar até 6.500A de pico de corrente; • 391: Tensão nominal de varistor de 39 × 101 = 390V a 1mA; • K: Tolerância de ±10%. Frequentemente selecionado em redes 220V/240V AC que exigem nível de grampeamento rígido.

Qual a corrente de surto suportada por um MOV?

A capacidade de suportar sobrecorrente transitória é medida usando pulsos padronizados de corrente de 8/20 μs. Discos 7D padrão lidam com até 1.200A; discos 10D gerenciam 2.500A; discos 14D suportam 4.500A; e discos 20D atingem 6.500A ou mais. A série de alto surto aprimorada TSVG oferece suporte estendido de pulsos e tolerância térmica até +105°C.

Varistores conseguem proteger contra ESD?

Sim, contanto que o formato correto seja adotado. Enquanto MOVs radiais são lentos e capacitivos demais para linhas de sinal de alta velocidade, os Varistores de Chip Multicamada TSVC da Suntan são projetados especificamente para proteção contra ESD conforme IEC 61000-4-2, exibindo tempo de resposta sub-nanossegundo (<0.5ns) e baixa capacitância parasita.

Qual nível de capacitância a proteção contra ESD deve ter para interfaces USB?

Em canais de comunicação velozes como USB 2.0, a capacitância parasita excessiva gera distorção severa de sinal e fecha o diagrama de olho. Segundo o datasheet de engenharia do Suntan TSVC, a capacitância do varistor deve ser especificada abaixo de 4pF (com variantes ultra-baixas <1pF recomendadas para barramentos diferenciais de ultra-alta velocidade).

Consultar Modelos TSVC de Baixa Capacitância →
Onde o varistor deve ser posicionado na placa de circuito impresso (PCB)?

O varistor deve ser alocado o mais próximo possível do conector de entrada de energia ou ponto de entrada do cabo, logo após o fusível primário ou corte térmico. As trilhas da PCB ligadas ao varistor devem ser curtas e largas para reduzir a indutância parasita da trilha, garantindo que os surtos sejam absorvidos antes de se propagarem para os circuitos sensíveis.

Como saber quando um MOV precisa ser substituído?

Os MOVs sofrem degradação cumulativa ao absorver múltiplos pulsos de energia transiente ao longo do tempo. Sinais de envelhecimento incluem elevação da corrente de fuga, diminuição da tensão nominal de varistor (V1mA) e aumento da temperatura em regime contínuo. Em condições de sobrecarga extrema, ocorrem rachaduras ou descoloração visível do corpo. A inclusão de um corte térmico em série (configuração TMOV) ajuda a prevenir falhas em curto-circuito no término de sua vida útil.
